Como escolher materiais de contato para relés automotivos? Análise de durabilidade de prata-óxido de estanho e liga de prata-Ni

Nos sistemas elétricos automotivos, os relés desempenham um papel crucial na conexão, desconexão e controle de circuitos. O material de contato é um dos principais fatores que determinam a vida útil, a confiabilidade e o desempenho elétrico do relé. Diferentes tipos de materiais de contato apresentam diferenças significativas em condutividade, resistência ao arco, resistência ao desgaste e vida útil. Atualmente, os materiais mais utilizados em relés automotivos incluem óxido de prata-estanho (AgSnO₂) e liga de prata-níquel (AgNi), ambos contatos comuns de liga de prata que desempenham papéis importantes em vários ambientes de aplicação.







A liga de prata-níquel é um material de contato de relé tradicional, normalmente composto de prata e uma pequena quantidade de níquel. A adição de níquel aumenta a dureza e a resistência mecânica do material, aumentando assim a resistência ao desgaste do contato.



Devido à excelente condutividade elétrica e térmica da prata, as ligas de prata-níquel mantêm baixa resistência de contato e condutividade estável sob a maioria das condições de carga convencionais. Esses contatos de liga de prata são amplamente utilizados em sistemas de iluminação automotiva, sistemas de controle de buzina e aplicações de controle de motores auxiliares.



Do ponto de vista das propriedades do material, a liga de prata-níquel é um material de contato elétrico relativamente maduro, com as seguintes vantagens principais:

Excelente condutividade; Resistência de contato estável; Baixo desgaste mecânico; Controle de custos razoável; Adequado para controle de comutação de carga média-a{1}}baixa.



No entanto, em ambientes CC de alta-corrente ou sob cargas altamente indutivas, o arco contínuo pode ocorrer facilmente quando os contatos abrem. Este arco voltaico pode levar à migração de material, soldagem e até mesmo adesão na superfície dos pontos de contato de prata, afetando assim a vida útil geral do relé.



Portanto, sua durabilidade é um tanto limitada em condições de comutação-de alta frequência ou de carga-pesada.





Com o desenvolvimento de novos veículos de energia, sistemas de acionamento elétrico e módulos de controle inteligentes, o óxido de prata e estanho está gradualmente se tornando uma importante escolha de material para relés de alto-desempenho.



O óxido de estanho prateado é um material de contato elétrico prateado avançado com partículas de óxido de estanho distribuídas uniformemente em seu interior. Quando o relé interrompe a corrente, o óxido de estanho pode melhorar a resistência do arco do material e diminuir a taxa de ablação da superfície de contato.



Comparado aos materiais tradicionais, o óxido de prata e estanho possui as seguintes características:

Excelente resistência à soldagem;
Forte resistência à migração de materiais;
Maior vida elétrica;
Boa estabilidade-em altas temperaturas; Adequado para ambientes de alta-corrente e carga altamente indutiva.



Em aplicações como motores de janelas automotivas, sistemas de ajuste de assentos, bombas de água eletrônicas, válvulas solenóides e controle de compressores, o óxido de prata e estanho reduz efetivamente as perdas de contato, e sua vida útil normalmente é significativamente mais longa do que a dos materiais comuns de prata-níquel.



A partir da tendência de desenvolvimento de interruptores de contato elétrico modernos, o óxido de estanho prateado tornou-se uma das escolhas importantes para relés em veículos de energia nova, relés de controle de alta-tensão e módulos inteligentes de distribuição de energia.







Ao avaliar a vida útil do relé, geralmente são considerados os seguintes aspectos:



Resistência ao arco

Devido à sua estrutura estável de partículas de óxido de estanho, o óxido de estanho prateado pode formar uma camada protetora em um ambiente de arco, exibindo assim uma resistência mais forte à ablação.

Embora as ligas de prata-níquel tenham excelente condutividade, elas são mais propensas ao derretimento da superfície e à migração de material durante interrupções de-altas correntes.



Anti-adesão

Para relés com comutação frequente, a capacidade de anti{0}adesão é crucial.

O óxido de prata e estanho apresenta resistência superior à soldagem, reduzindo efetivamente o risco de adesão por contato. As ligas de prata-níquel, no entanto, são mais propensas à soldagem sob fortes cargas indutivas.



Condutividade

As ligas de prata-níquel têm menor resistência de contato, proporcionando condutividade mais estável sob condições de carga leve.

Para algumas aplicações de contato eletrônico de baixa-potência, os materiais de prata-níquel ainda oferecem boa adequação.



Alta-estabilidade de temperatura

Compartimentos de motor, sistemas de gerenciamento de bateria e módulos de controle-de alta potência normalmente enfrentam altas temperaturas operacionais.

O óxido de prata e estanho oferece melhor resistência à oxidação e estabilidade térmica, tornando-o mais adequado para contato-em-sistemas elétricos que operam em ambientes-de alta temperatura.



Recomendações para seleção de relés automotivos

Em aplicações práticas, o material de contato apropriado deve ser selecionado com base no tipo de carga, frequência operacional e condições ambientais.

Para cargas resistivas ou levemente indutivas, como controle de iluminação, controle de sinal e algumas aplicações de contato de mola elétrica, as ligas de prata-níquel podem atender aos requisitos operacionais-de longo prazo e, ao mesmo tempo, oferecer vantagens de custo.



Para acionamentos de motores, controle de válvula solenóide, distribuição de energia de alta-tensão e novos sistemas de veículos de energia, materiais de óxido de prata-estanho são recomendados para alcançar vida elétrica mais longa e maior confiabilidade do sistema.







Com o rápido desenvolvimento da eletrônica automotiva e das novas tecnologias de energia, a demanda do mercado por contatos de prata de alto-desempenho continua a crescer. Os futuros contatos de relé darão maior ênfase à resistência do arco, baixa resistência de contato e design de longa vida útil.

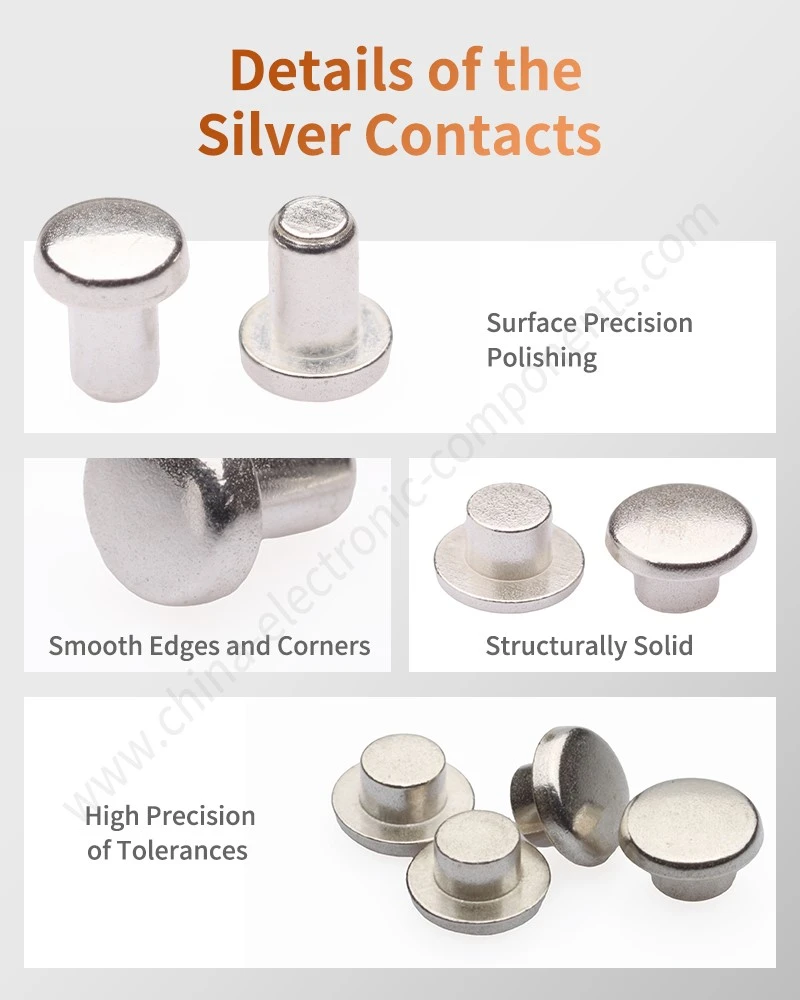

Além dos materiais tradicionais de prata-níquel e prata-de óxido de estanho, a indústria está continuamente desenvolvendo novas soluções de contato, como contatos de prata pura, contatos de prata sólida,Rebites de contato sólido prateadoe rebites de liga de prata para atender aos requisitos de aplicação de diferentes tipos de contato elétrico.



De uma perspectiva geral de tendência de desenvolvimento, alta confiabilidade, respeito ao meio ambiente e longa vida útil se tornarão importantes direções de desenvolvimento para materiais de contato de relés automotivos. A seleção racional dos materiais de contato continua sendo um fator chave para melhorar o desempenho do relé e a estabilidade do sistema.
